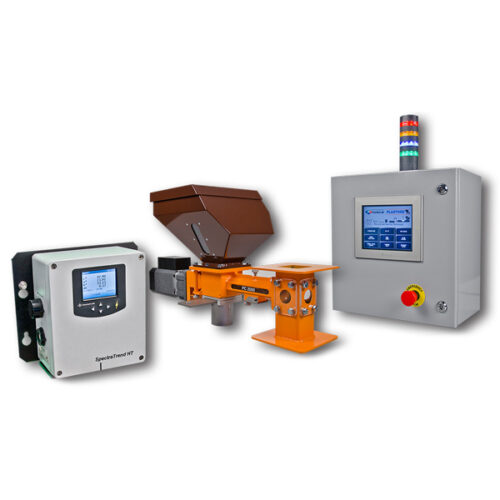

cPAT là giải pháp giám sát màu sắc trong quá trình sản xuất được tích hợp hoàn toàn, được thiết kế riêng cho các quy trình sản xuất liên tục như sản xuất nhựa, pha trộn nhựa, giấy tráng và thực phẩm.
- Giám sát màu sắc thời gian thực
- Điều khiển màu màu sắc trong vòng lặp kín
- Ngăn chặn lỗi tự động
Với đa dạng ứng dụng, cPAT cung cấp các phương pháp hay nhất và giải pháp tự động để cải thiện hiệu quả sản xuất, đảm bảo chất lượng sản phẩm và giảm chi phí tổng thể. Thiết bị đo màu cPAT cho sản xuất nhựa chuyển quy trình QC cho việc đo màu sản xuất từ thủ công sang việc giám sát màu sắc thời gian thực, điều khiển màu sắc trong vòng kín và ngăn chặn lỗi tự động.
Lợi ích mà thiết bị đo màu thời gian thực cPAT mang lại:
- Giảm chi phí hoạt động
- Cải thiện năng suất sản xuất
- Giảm chi phí thông qua việc tiết kiệm vật liệu
- Cải thiện hiệu quả của công nhân
- Thân thiện với môi trường
- Cải thiện sự hài lòng của khách hàng và giá trị sản phẩm
Tính năng kỹ thuật
Nguyên lý đo: Máy quang phổ hai chùm tia tích hợp/trong quy trình
Hình học: 0°/ 30° điển hình
Máy quang phổ: Quang học kín; mảng điốt 256 phần tử; Cách tử nhiễu xạ ba chiều lõm độ phân giải cao
Đường kính khung nhìn: 25,4 mm (1 inch) (ở khoảng cách 3,5 inch từ cửa sổ cảm biến)
Thành phần phản xạ gương: Loại trừ
Dải phổ: 400 nm – 700 nm
Độ phân giải phổ: < 3 nm
Băng thông hiệu dụng: Tam giác tương đương 10 nm
Khoảng báo cáo: 10 nm
Dải đo sáng: 0 đến 150 %
Nguồn sáng: Hệ thống LED bán dẫn cân bằng, toàn phổ
Số lần nháy mỗi lần đo: 5-6 lần nháy
Tuổi thọ đèn: Thông thường 5 năm
Khoảng thời gian tối thiểu giữa các lần đo: 1 giây
Độ phân giải chiều cao: 1 mm hoặc 0,1 inch
Phạm vi hoạt động: 65 mm – 115 mm (2,5 inch – 4,5 inch)
Hiệu suất
Sự phù hợp giữa các thiết bị:
∆E*< 0,30 CIE L*a*b* (Trung bình) trên bộ gạch BCRA II
∆E*< 0.50 CIE L*a*b* (Tối đa) trên bộ gạch BCRA II
Độ lặp lại (20 lần đo): ∆E*< 0.05 (Tối đa)/0.03 (Trung bình) CIE L*a*b* trên gạch trắng
Phần mềm
Chế độ xem dữ liệu: Dữ liệu màu, Dữ liệu chênh lệch màu, Biểu đồ màu ba kích thích, Dữ liệu quang phổ, Dữ liệu chênh lệch quang phổ, Biểu đồ quang phổ, Biểu đồ chênh lệch quang phổ
Các tính năng khác: Đạt/Không đạt, Trung bình nhiều lần đo
Nguồn sáng: A, C, D50, D55, D65, D75, F2, F7, F11
Góc quan sát: 2° và 10°
Thang màu: CIE L*a*b*, Hunter Lab, CIE L*C*h, CIE Yxy, CIE XYZ
Chênh lệch màu Thang đo: ∆L*a*b*, ∆Lab, ∆L*C*H, ∆L*C*h, ∆Yxy, ∆XYZ
Chỉ số khác biệt màu sắc: ∆E*, ∆E, ∆C*, ∆C và ∆E CMC
Chỉ số và phép đo: Chỉ số độ trắng E313, Sắc độ, Chỉ số độ vàng E313, Chỉ số độ vàng D1925, Độ sáng Y, Z%, Độ sáng 457 nm, Đơn vị tương phản nung, Cường độ chất tạo màu (Trung bình và Bước sóng đơn), Thay đổi màu xám, Vết xám, dc*, dc, Chỉ số metamerism, Số sắc độ
Lưu trữ dữ liệu: Theo tiêu chuẩn – 250 phổ hoặc ba kích thích với dung sai Đạt/Không đạt dưới dạng Làm việc, Vật lý, Số học và Hitch
Ngôn ngữ: Tiếng Trung, Tiếng Anh, Tiếng Pháp, Tiếng Đức, Tiếng Ý, Tiếng Nhật, Thông số kỹ thuật:
Vật lý/Điện
Kích thước cảm biến:
Chiều cao: 24 cm (9.3 in.)
Chiều rộng: 20 cm (7.8 in.)
Chiều sâu: 11 cm (4.3 in.)
Trọng lượng: 4.5 kg (9.9 lbs)
Kích thước bộ phận hỗ trợ:
Chiều cao: 25.4 cm (10 in.)
Chiều rộng: 20.3 cm (8 in.)
Chiều sâu: 16.5 cm (6.5 in.)
Trọng lượng: 6.75 kg (15 lbs)
Màn hình: LCD màu có đèn nền 7.1 cm x 5.4 cm (2.8 in. x 2.1 in.)
Giao diện: Ethernet (RJ45)
Nguồn điện: 100 đến 240 VAC, 47 đến 63 Hz
Môi trường hoạt động: 0° đến 50°C (32° đến Môi trường hoạt động: -20°C đến 65°C (-5°F đến 150°F), độ ẩm tương đối 10% đến 90%, không ngưng tụ
Môi trường bảo quản: -20°C đến 65°C (-5°F đến 150°F), độ ẩm tương đối 10% đến 90%, không ngưng tụ
Phụ kiện tiêu chuẩn:
Tấm gạch trắng đã hiệu chuẩn
Giấy chứng nhận truy xuất nguồn gốc
Kính đen
Tấm gạch chẩn đoán màu xanh lá cây
Hộp hiệu chuẩn
Cáp Ethernet 20 m
Cáp nguồn và DIO cảm biến 10 m
Bộ chuyển đổi chéo
Hướng dẫn sử dụng SpectraTrend HT
